| 加工定制：是 | 品牌：海目星Hymson | 型号：Hymson HYM-P3 |
| 用途：激光镭雕 | 别名：激光镭雕机 |
详情介绍

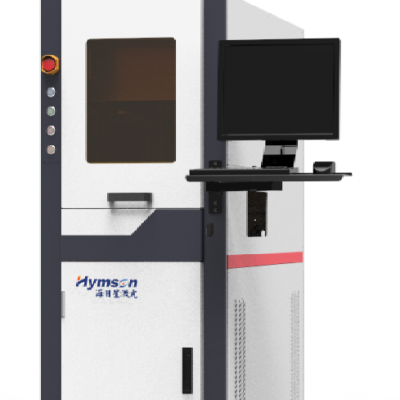

全自动PCB 激光打标机 Automation PCB Laser Marking Machine | ||
技术参数 Specifications | ||
设备概述 Machin | 型 号 Model | HP-P3 |
基板规格 PCB Spec | PCB 尺 寸 Dimention | 50×50mm-350×280mm |
PCB 厚 度 Thickness | 0.5mm-4mm | |
PCB 元件高度 Height | 上/Top 25mm，下/Bottom 15mm. | |
PCB 翘曲程度 Bent | 小于 2mm 的弯曲是可接受的 Less than 2mm is Acceptable | |
轨道高度 Conveyor Height | 920±20mm | |
光学参数 Optical Parameter | 摄像头 Camera Spec | 500 万像素 CDD 相机 5Mega Pixel CDD Camera |
激光类型 Laser Type | CO2/光纤/绿光/紫外（CO2/Fiber/Green/UV） | |
激光波长 Laser Wave Length | 10.6um/1064nm/532nm/355nm | |
雕刻范围 Marking Area | 180mm×180mm convertible | |
重复精度 Repeatability | +/-0.05mm | |
二维码制式 2D Codes | QR,mini QR，Data matrix GS1，Date matrix | |
一维码制式 1D Barcodes | CODE39，CODE128，ITF,NW-7,EAN(JAN)/UPC RSS- 14，RSS Limited，RSS Expanded | |
光学镜头 Optical Lens | 定焦光学镜头Telecentric Optical Len | |
光 源 Light-Source | R 环形积分光源 Red integral light source | |
硬件配置 Hardware | X,Y 平台重复定位精度 Table Ponsitioning Accuracy | ±0.05mm |
X,Y 平台移动速度 Table Speed | 较 大 900 mm/s | |
进出板类型 Entry And Exit PCB type | Defined Mode:R→L or L→R | |
PCB 夹 持 Clambing | 自动夹持，可根据需要定制各种夹持治具 Auto-Clamp Structure，Customized Designed for Option is Availiable | |
设备主体结构 Main Skeleton | 高精密机械加工件 | |
丝 杆 Screwing-shaft | C5 级高精度研磨丝杆 High Accuracy Screw Shaft | |
导 轨 Rail | P 级高精度导轨 High Level Rail | |
驱 动 Drive | 交流伺服电机 AC Servo Motor | |
电脑主机PC | SIMENS 工业控制主机，四核 CPU，4G 内存 lndustrial Control PC,4 Core RAM | |
操作系统 OS | Windows 10 | |
显示器 Display | 17 英寸 DELL 液晶显示器 15”LCDs | |
电 源 Power Supply | 单相 90-240AV 50/60Hz Single Phase | |
能 耗 Power Consumption | 1.8KVA Max | |
气 压 Pressure | 0.4~0.6MPa，5L/Min | |
吸尘系统 Dust extraction system | 烟尘净化器 300W | |
接口方式 Communication Interface | SMEMA | |
设备外观尺寸 Dimention(W*D*H) | 850(W)x1500(D)×1650(H)mm | |
设备重量 Weight | 460±10kg | |
运行环境 Environment Request | 5~40℃，35%~80%RH | |
空气消耗 Air consumption | ＜10NI/min | |
噪声等级 Noise Level | ＜65db |
技术参数 Specifications | ||
软件系统 SoftWare | 检测算法 lnspection Method | 特微矢量分析法 The Eigenvector Analysis |
条码读取 Barcode reading | 相机读取条码 1D/2D barcode reading(S/W+license) | |
条码等级检测 1D/2D Label Verification Kit | *** 15415 , *** 15416, and AIM DPM guidelines , or a custom verification configuration . | |
标记功能 Marking Function | PCB 整 板 Mark, 拼 版 Mark， 坏 板 Mark 等 One Board Marking & Multi-pieces Board Marking & Bad Marking…Etc. | |
服务器连接 Interface to MES | 服务器连接 Interface to MES | |
记录功能 Data Recording | 自动生成统计分析（SPC）及数据报表 Auto-generated Statistical Process Controlling data(SPC)& Report | |
选项 Option | 条码机读取条码 1D/2D Barcode Scanner(H/W) PCB 探高 Badmark 检 测 Badmark checking 不间断电源 UPS |
